Zusammenfassung: Eine sichere Elektroinstallation beginnt mit einer belastbaren Planung, passenden Leitungen und klar getrennten Stromkreisen. Entscheidend sind außerdem normgerechte Installationswege, geeignete Schutzmaßnahmen, geprüfte Materialien und eine fachgerechte Inbetriebnahme. Für Neubau, Sanierung und industrielle Anwendungen sollten Sie die Verkabelung frühzeitig dokumentieren und durch qualifizierte Fachkräfte ausführen lassen.
Wie sicher und zukunftsfähig ist Ihre Elektroinstallation, wenn sich die Nutzung eines Gebäudes später verändert? Für Bau, Sanierung und industrielle Räume in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg entscheidet eine strukturierte Planung darüber, ob Leitungen zugänglich, belastbar und eindeutig dokumentiert bleiben. Unser Ratgeber zum passenden Kabel für jede Anwendung unterstützt Sie bereits bei der Auswahl geeigneter Kabeltypen.
Ein EU-Test aus dem Jahr 2026 untersuchte 41 Installationskabel für Gebäude. Nur 36 Prozent erfüllten alle Anforderungen an Konstruktion, Kennzeichnung und Leistung. Die Ergebnisse der EU Kabelprüfung 2026 zeigen, warum Materialauswahl und fachgerechte Verarbeitung nicht voneinander getrennt werden dürfen.
Was gehört zu einer sicheren Elektroinstallation?

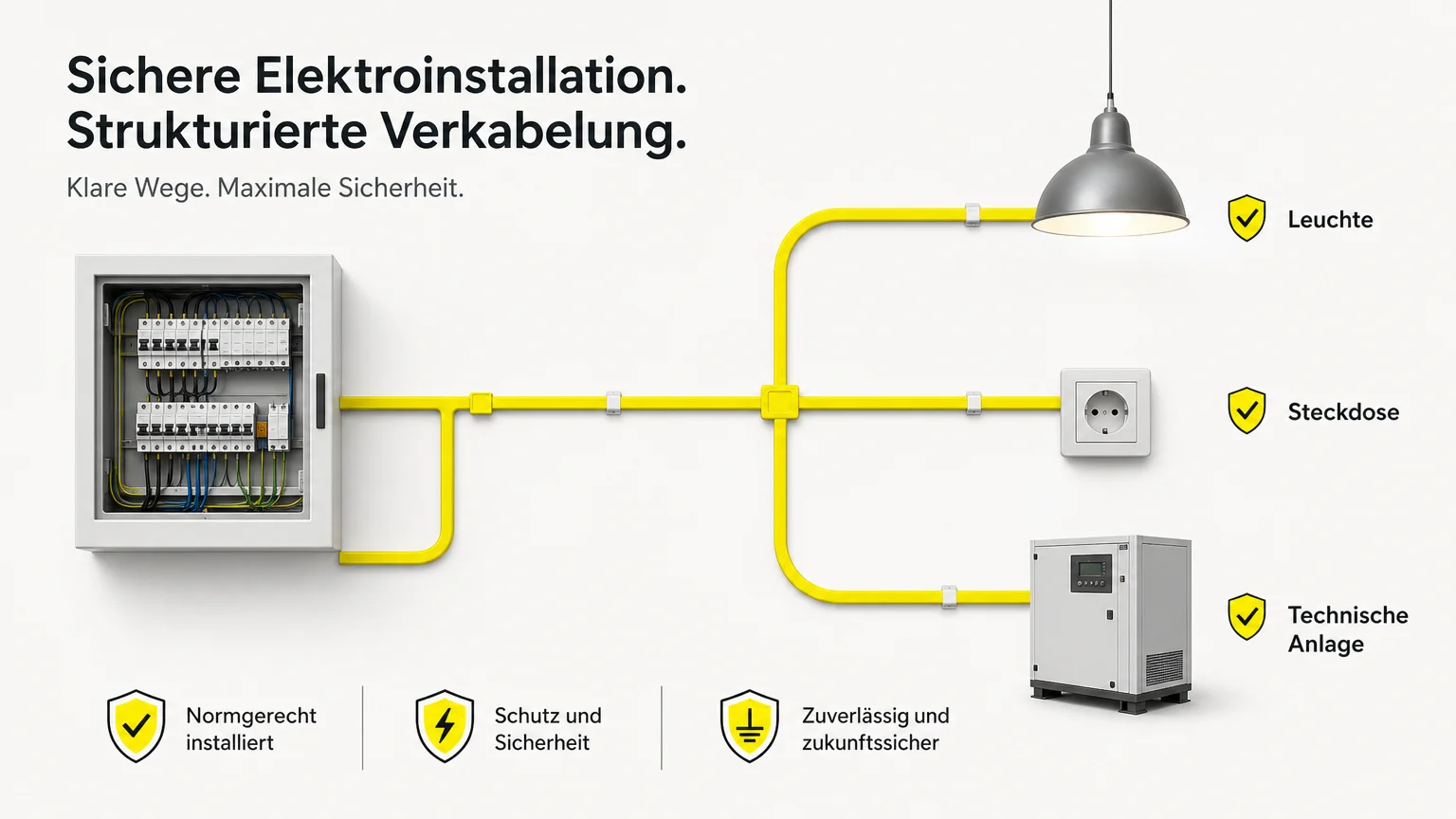

Eine Elektroinstallation besteht nicht nur aus Kabeln, Steckdosen und Schaltern. Sie umfasst die Energieverteilung, Schutzorgane, Leitungswege, Anschlusspunkte, Verteiler, Erdung, Dokumentation und die abschließende Prüfung. Erst das Zusammenspiel dieser Komponenten schafft eine Anlage, die zuverlässig funktioniert und sich sicher betreiben lässt.
Bei der Verkabelung müssen Sie die spätere Nutzung des Gebäudes berücksichtigen. Ein Wohngebäude benötigt andere Stromkreise als eine Werkstatt, ein Büro oder eine Produktionshalle. Auch Maschinen, Wärmeerzeuger, Ladeeinrichtungen, Beleuchtung, Netzwerkkomponenten und Sicherheitssysteme können eigene Anforderungen an Leistung, Absicherung und Leitungsführung stellen.
Die Planung sollte deshalb mit einer Bestandsaufnahme beginnen. Welche Verbraucher sind vorhanden? Welche Geräte kommen später hinzu? Wo befinden sich Verteiler, Schalter, Steckdosen und Datenanschlüsse? Eine klare Stromkreisübersicht erleichtert die Fehlersuche und verhindert, dass einzelne Leitungen dauerhaft überlastet werden.
Wie planen Sie Stromkreise und Leitungsquerschnitte?
Der richtige Leitungsquerschnitt lässt sich nicht allein aus dem angeschlossenen Gerät ableiten. Entscheidend sind unter anderem die Belastung, die Leitungslänge, die Verlegeart, die Umgebungstemperatur, die Häufung mehrerer Leitungen und der zulässige Spannungsfall. Die DIN VDE 0100-520 behandelt diese Auswahl und die Errichtung von Kabel- und Leitungsanlagen.
In der Praxis bedeutet das: Eine Leitung in einem gut belüfteten Kabelkanal kann anders dimensioniert werden als eine Leitung in einer gedämmten Wand oder einem stark belegten Installationsrohr. Auch lange Leitungswege können eine größere Dimensionierung erforderlich machen. Die Absicherung muss immer zur Leitung und zur angeschlossenen Last passen.
Planen Sie Stromkreise möglichst nach Nutzung und Risiko. Beleuchtung, allgemeine Steckdosen, Küche, Waschraum, Außenbereiche und leistungsstarke Geräte sollten nicht ungeordnet an einem gemeinsamen Stromkreis hängen. Separate Stromkreise erhöhen die Betriebssicherheit und begrenzen die Auswirkungen einer Störung.
Für spätere Erweiterungen sind ausreichend dimensionierte Verteiler, freie Platzreserven und zusätzliche Leerrohre sinnvoll. Das gilt besonders für Netzwerktechnik, Gebäudeautomation, Photovoltaik, Ladeinfrastruktur und Maschinensteuerungen. Eine kleine Mehrinvestition während des Neubaus kann spätere Stemmarbeiten und längere Betriebsunterbrechungen vermeiden.
Welche Kabel und Leitungen passen zur Anwendung?
Die Bezeichnung eines Kabels beschreibt nicht automatisch seine Eignung für jeden Montageort. Relevant sind die Leiterzahl, der Querschnitt, die Isolierung, die mechanische Belastbarkeit, die Feuchtebeständigkeit, der Temperaturbereich und die vorgesehene Verlegeart.
Für feste Installationen in trockenen Innenbereichen werden häufig Mantelleitungen eingesetzt. In Außenbereichen, im Erdreich, in Feuchträumen oder in industriellen Umgebungen gelten zusätzliche Anforderungen. Dort können Schutzrohre, geeignete Kabeltypen, robuste Befestigungen und eine erhöhte Schutzart erforderlich sein.
Stromleitungen und Datenleitungen sollten Sie nicht ohne geeignete Trennung gemeinsam führen. Elektromagnetische Beeinflussungen können die Übertragung von Netzwerk-, Steuerungs- oder Kommunikationssignalen stören. Je nach System kommen getrennte Rohre, Kabelkanäle mit Trennstegen oder ausreichend geschirmte Leitungen infrage.
Auch die mechanische Führung ist wichtig. Leitungen dürfen nicht geknickt, unzulässig gespannt oder an fremden Installationen befestigt werden. Für jede Leitung müssen Biegeradius, Zugentlastung und Befestigungsabstände berücksichtigt werden. In Produktionsumgebungen kommen zusätzlich Vibrationen, Staub, Chemikalien oder bewegte Maschinenteile hinzu.
Wenn Mitarbeitende technische Anlagen bedienen oder einfache Tätigkeiten in deren Umfeld übernehmen, benötigen sie eine klare Abgrenzung ihrer Aufgaben. Dafür kann unsere Weiterbildung für elektrotechnisch unterwiesene Personen eine geeignete Grundlage schaffen. Sie ersetzt jedoch keine Elektrofachkraft für Planung, Anschluss oder Prüfung.
Warum sind Installationszonen und Leitungswege entscheidend?
Unterputzleitungen sollten in nachvollziehbaren Installationszonen geführt werden. In Wohngebäuden verlaufen Leitungen grundsätzlich waagerecht oder senkrecht. Dadurch lässt sich später besser einschätzen, wo Leitungen hinter Wänden liegen und an welchen Stellen Bohrungen riskant sein können.
Waagerechte Zonen befinden sich typischerweise in festgelegten Bereichen über dem Fußboden und unter der Decke. Senkrechte Zonen verlaufen häufig neben Türen, Fenstern und Raumecken. Steckdosen, Schalter und Anschlüsse außerhalb dieser Bereiche sollten über eine nachvollziehbare Stichleitung angebunden werden.
Diagonale Leitungsführungen in Wänden erschweren die spätere Orientierung und erhöhen das Risiko von Beschädigungen. Das gilt besonders bei Umbauten, beim Anbringen von Regalen und bei Arbeiten anderer Gewerke. Eine saubere Fotodokumentation vor dem Verschließen der Wände bietet zusätzlichen Schutz.
Bei Mauerschlitzen müssen Wandstärke, Statik und Schlitzlänge berücksichtigt werden. Tragende Bauteile dürfen nicht ohne vorherige fachliche Beurteilung geschwächt werden. In Hohlwänden sind außerdem der Wandaufbau, vorhandene Dämmungen, Dampfbremsen und Metallprofile zu beachten.

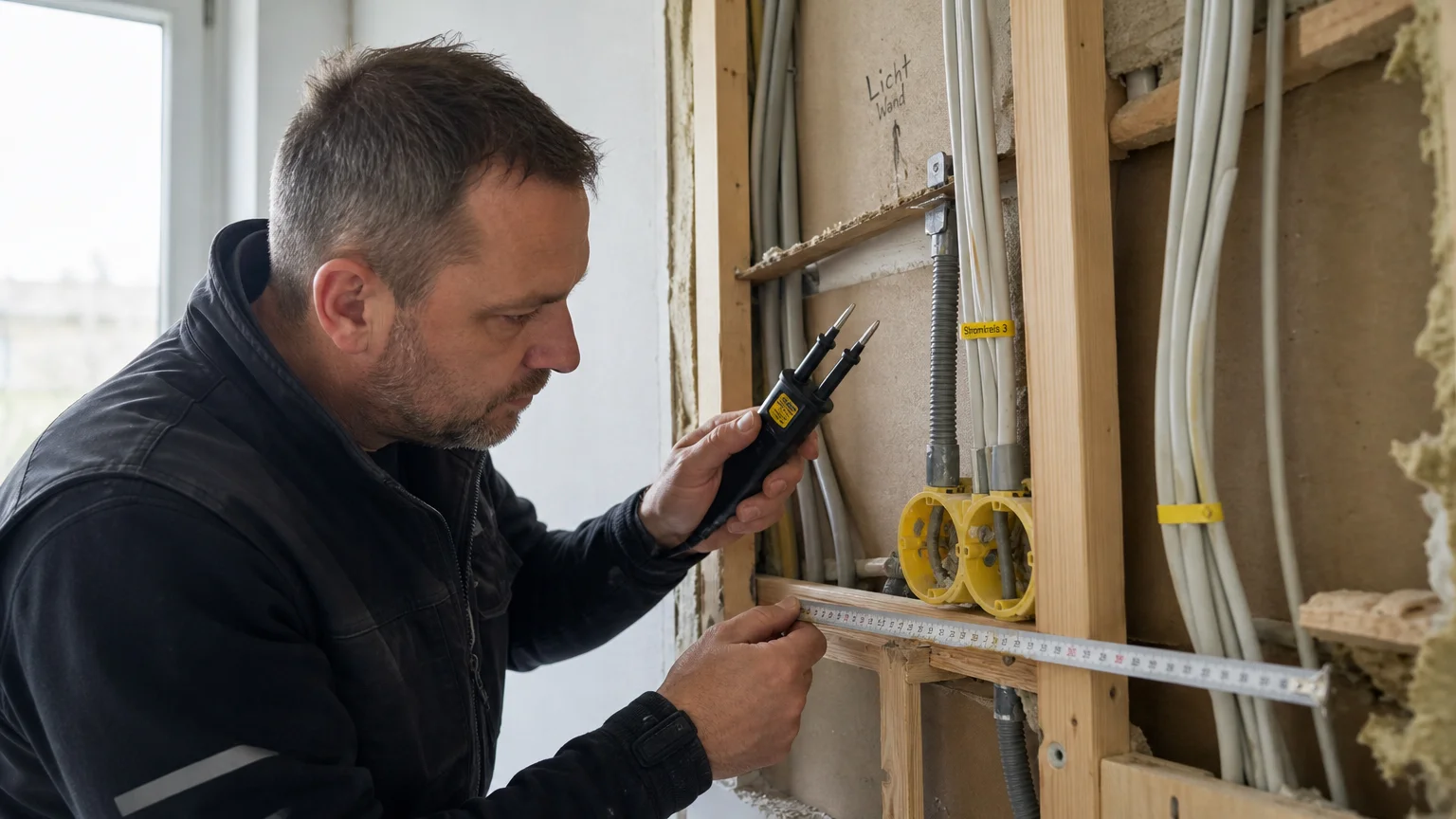

Leerrohre schaffen Reserven, sind aber nur dann hilfreich, wenn sie durchgängig, zugänglich und mit geeigneten Biegeradien verlegt werden. Zu viele enge Kurven oder unnötig lange Wege können einen späteren Kabeleinzug erschweren. Eine Beschriftung an beiden Enden erleichtert die Zuordnung.
Welche Schutzmaßnahmen braucht die Verkabelung?
Eine fachgerechte Verkabelung schützt Menschen, Gebäude und Betriebsmittel vor elektrischen und thermischen Gefahren. Dazu gehören passende Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen, Schutzleiter, Potentialausgleich, Überspannungsschutz und eine geeignete Auswahl der Betriebsmittel.
In Bädern, Küchen, Außenbereichen und technischen Betriebsräumen gelten besondere Anforderungen. Feuchtigkeit, leitfähige Oberflächen, Wärme und mechanische Einwirkungen können das Risiko erhöhen. Deshalb müssen Schutzbereiche, Schutzarten und Installationsbedingungen bereits bei der Planung berücksichtigt werden.
Leitungen im Erdreich benötigen einen geeigneten mechanischen Schutz. Unter Wegen und Zufahrten wirken zusätzliche Belastungen durch Fahrzeuge und Verdichtung. Das Kabelschutzrohr, die Einbettung, die Trassenführung und die Dokumentation sollten deshalb zur örtlichen Situation passen.
Auch die Auswahl von Kabeln aus unsicheren Bezugsquellen kann problematisch sein. Im genannten EU-Test aus dem Jahr 2026 bestanden nur 15 von 41 geprüften Kabeln alle Anforderungen. Kennzeichnungen, technische Dokumentation und nachvollziehbare Herkunft sind daher wichtige Kriterien bei der Beschaffung.
Für Gebäude mit sicherheitsrelevanter Technik ist eine regelmäßige Prüfung besonders wichtig. Der TÜV Baurechtsreport 2026 weist bei 30,4 Prozent der geprüften technischen Anlagen wesentliche Mängel aus. Die Zahl bezieht sich auf Sonderbauten und verschiedene technische Einrichtungen, verdeutlicht aber den Stellenwert konsequenter Kontrollen.
Wie werden Elektroanlagen geprüft und dokumentiert?
Vor der Inbetriebnahme muss festgestellt werden, ob die Anlage fachgerecht errichtet wurde und sicher betrieben werden kann. Dazu gehören Sichtprüfungen, Messungen, Funktionsprüfungen und die nachvollziehbare Dokumentation der Ergebnisse.
Die Prüfung sollte unter anderem die Schutzleiter, Isolationswerte, Abschaltbedingungen, Fehlerstrom-Schutzeinrichtungen, Polarität und Zuordnung der Stromkreise berücksichtigen. Welche Prüfungen erforderlich sind, hängt von der Anlage, der Nutzung und den geltenden technischen Regeln ab.
Ein vollständiger Verteilerplan hilft bei Wartung und Störungsbeseitigung. Beschriften Sie Leitungen, Sicherungen, Klemmen und Anschlusspunkte eindeutig. Ergänzen Sie den Plan bei Änderungen, Erweiterungen oder Umbauten. Nicht dokumentierte Änderungen führen später häufig zu unnötigen Suchzeiten.
Die DKE Fachinformation 2026 betont die Bedeutung einheitlicher Regeln, fachlicher Kompetenz und klarer Verantwortlichkeiten beim sicheren Betrieb elektrischer Anlagen. Diese Grundsätze gelten sowohl für industrielle Anlagen als auch für die technische Gebäudeausrüstung.
Bei elektrischen Geräten und Betriebsmitteln ist außerdem eine wiederkehrende Prüfung entsprechend der jeweiligen Gefährdungsbeurteilung sinnvoll. Wir unterstützen Sie mit unserer Prüfung elektrischer Geräte nach DGUV V3 bei der strukturierten Kontrolle und Dokumentation geeigneter Betriebsmittel.
Was ist bei Projekten in Nürnberg und der Region wichtig?
Bei Bau, Sanierung und Anlagenumbau in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg müssen technische Planung und praktische Ausführung eng abgestimmt werden. Unterschiedliche Gebäudealter, vorhandene Leitungswege, laufende Produktionsprozesse und wechselnde Nutzungsanforderungen beeinflussen die Umsetzung.
In Bestandsgebäuden sollte zunächst geprüft werden, welche Leitungen weiterverwendet werden können. Alte Installationen können zu wenige Stromkreise, unzureichende Schutzmaßnahmen oder nicht mehr passende Leitungsquerschnitte aufweisen. Eine Erweiterung ohne Bestandsprüfung kann neue und alte Schwachstellen miteinander verbinden.
In Gewerbe und Industrie kommen häufig Maschinenanschlüsse, Steuerleitungen, Schaltschränke und besondere Umgebungsbedingungen hinzu. Hier muss die Elektroplanung mit Maschinenbau, Gebäudeautomation, Brandschutz und Betriebsorganisation abgestimmt werden. Eine feste Ansprechperson erleichtert die Koordination zwischen diesen Bereichen.
Für die technische Umsetzung sollten Sie vor Beginn klären, welche Arbeiten durch Eigenleistung möglich sind und welche Tätigkeiten zwingend Fachkräften vorbehalten bleiben. Stemmarbeiten oder das Setzen von Leerrohren können je nach Projekt abgestimmt werden. Das Anschließen, Messen und Inbetriebnehmen elektrischer Anlagen gehört in qualifizierte Hände.
Fazit: Elektroinstallation und Verkabelung richtig umsetzen

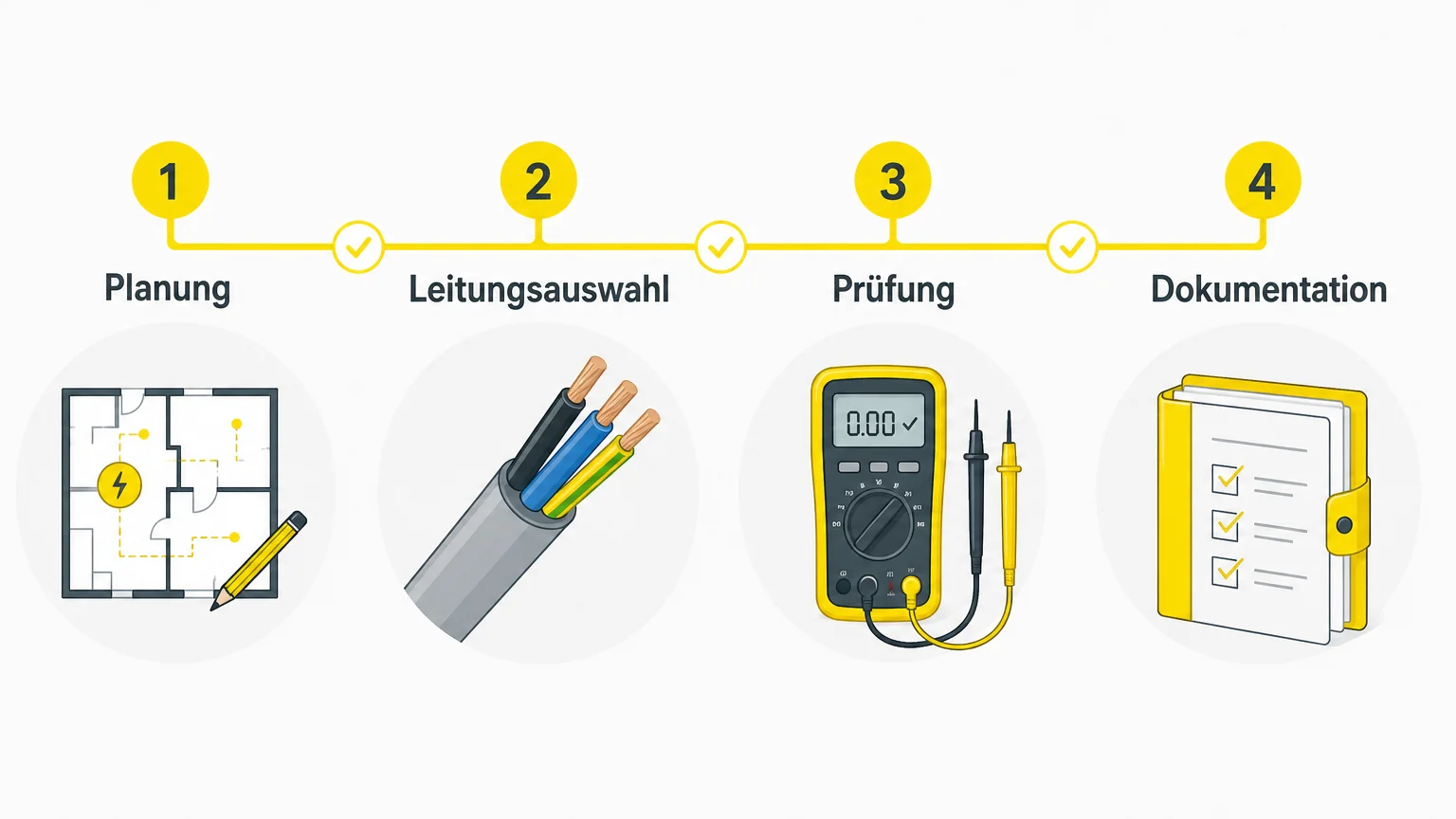

Eine sichere Elektroinstallation entsteht durch das Zusammenspiel aus vorausschauender Planung, geeigneten Kabeln, passenden Stromkreisen, geschützten Leitungswegen und nachvollziehbarer Dokumentation. Prüfen Sie die Anforderungen des Gebäudes frühzeitig und stimmen Sie Material, Verlegeart und Schutzmaßnahmen auf die tatsächliche Nutzung ab. Für Projekte in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg ist eine strukturierte fachliche Begleitung besonders wertvoll, wenn Bestandsanlagen, industrielle Verbraucher oder spätere Erweiterungen berücksichtigt werden müssen.
Take action with PES Portuné Engineering Service
Wenn Ihre Verkabelung erweitert, erneuert oder in eine technische Gesamtplanung eingebunden werden soll, benötigen Sie klare Abläufe und fachgerechte Ausführung. Wir verbinden technische Beratung, Elektroplanung, Installation, Wartung und Reparatur mit einer projektbezogenen Betreuung.
Unser Team unterstützt Unternehmen bei individuellen Anforderungen und begleitet Projekte von der Vorbereitung bis zur Umsetzung. Informieren Sie sich über unsere Elektro- und Automatisierungstechnik und sprechen Sie uns für Ihr Vorhaben in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg an.
Häufig gestellte Fragen
Welche Kabel werden für eine Elektroinstallation benötigt?
Das hängt von Stromkreis, Leistung, Leitungslänge, Umgebung und Verlegeart ab. Lassen Sie Kabeltyp, Querschnitt und Absicherung durch eine qualifizierte Elektrofachkraft festlegen.
Dürfen Stromkabel und Datenleitungen gemeinsam verlegt werden?
Eine gemeinsame Führung ist nur unter geeigneten technischen Bedingungen zulässig. Häufig sind getrennte Rohre, Trennstege oder abgestimmte geschirmte Leitungen erforderlich.
Warum sind Installationszonen wichtig?
Installationszonen machen den wahrscheinlichen Leitungsverlauf nachvollziehbarer. Dadurch sinkt das Risiko, Leitungen bei Bohrungen, Montagearbeiten oder späteren Umbauten zu beschädigen.
Wer darf eine Elektroinstallation anschließen und prüfen?
Anschluss, Messung und Inbetriebnahme sollten qualifizierte Elektrofachkräfte übernehmen. Wir unterstützen Unternehmen bei Planung, Installation, Reparatur, Wartung und technischer Dokumentation elektrischer Anlagen.
Wie lässt sich eine Verkabelung zukunftssicher planen?
Planen Sie ausreichend Stromkreise, Reserven im Verteiler, zusätzliche Leerrohre und dokumentierte Leitungswege ein. Berücksichtigen Sie außerdem spätere Anforderungen durch Netzwerk, Gebäudeautomation, Photovoltaik, Ladeinfrastruktur oder Maschinen.
