Zusammenfassung: Ein Reflex-Ausdehnungsgefäß nimmt die temperaturbedingte Volumenänderung des Heizungs- oder Kühlwassers auf und stabilisiert dadurch den Anlagendruck. Entscheidend sind die passende Gefäßgröße, der korrekte Vordruck, die zulässigen Betriebsbedingungen und eine fachgerechte Wartung. Für Betreiber in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg schafft eine systembezogene Prüfung die notwendige Sicherheit.
Was passiert, wenn sich Wasser in einer geschlossenen Anlage erwärmt? Es dehnt sich aus und benötigt zusätzlichen Raum. Genau diese Aufgabe übernimmt ein reflex ausdehnungsgefäß, fachlich meist als Reflex-Membran-Druckausdehnungsgefäß bezeichnet. Die Membran trennt das Anlagenwasser vom Gasraum und unterstützt eine stabile Druckhaltung.
Die korrekte Auswahl hängt nicht allein vom Nennvolumen ab. Anlagenart, Wasserinhalt, Temperaturbereich, statische Höhe, Sicherheitsventil und Vordruck müssen zusammen betrachtet werden. Für die Einordnung von Anfangsdruck, Mindestbetriebsdruck und Enddruck bietet eine SHK-Fachregel eine technische Orientierung.
Was leistet ein Reflex-Ausdehnungsgefäß?
Die wichtigste Aufgabe ist der Ausgleich von Volumenänderungen. Erwärmt sich das Wasser, steigt sein Volumen. Die Membran bewegt sich in den Gasraum, sodass der Druck innerhalb der zulässigen Grenzen bleibt. Kühlt das Wasser ab, gibt das Gefäß Wasser wieder in den Kreislauf zurück.
Ohne diesen Ausgleich könnten Druckschwankungen deutlich stärker ausfallen. Das kann zu häufigem Ansprechen des Sicherheitsventils, Wasserverlust, Luftproblemen oder unzuverlässigem Anlagenbetrieb führen. Ein korrekt ausgelegtes Membran-Druckausdehnungsgefäß ist deshalb ein wichtiger Bestandteil geschlossener Heizungs- und Kühlsysteme.
Bei Heizungsanlagen wird das Gefäß typischerweise im Rücklauf eingebunden. Dort sind die Temperaturen meist niedriger als im Vorlauf. Das schont die Membran und erleichtert eine dauerhaft stabile Funktion. Bei Solar- oder Kühlwassersystemen gelten zusätzliche Anforderungen, etwa durch hohe Temperaturen, niedrige Stillstandstemperaturen oder Frostschutzmittel.
Welches Gefäß passt zu welcher Anlage?
Ein 50-Liter-Gefäß kann für eine kleinere Anlage geeignet sein, für eine größere Anlage jedoch deutlich zu klein ausfallen. Das Nennvolumen allein sagt daher wenig über die tatsächliche Eignung aus. Relevant sind das nutzbare Volumen, der zulässige Betriebsdruck und der Temperaturbereich.
Für geschlossene Heizungs- und Kühlwassersysteme werden unterschiedliche Gefäßgrößen und Ausführungen angeboten. Herstellerdaten zu einem großen Folgegefäß zeigen beispielsweise, dass Nennvolumen, Nutzvolumen, Betriebsdruck, Anschluss und Temperaturgrenzen gemeinsam betrachtet werden müssen. Die offiziellen Produktdaten nennen bei einem Reflexomat-Folgegefäß ein Nennvolumen von 3.000 Litern, ein maximales Nutzvolumen von 2.700 Litern und einen maximal zulässigen Betriebsüberdruck von 6 bar.
Für die Auswahl sollten Sie zunächst den Anlagentyp klären:
- Heizungswasser: Hier stehen Wärmeausdehnung, Anlagenvolumen und Heizkurve im Mittelpunkt.
- Kühlwasser: Niedrige Temperaturen und mögliche Frostschutzmittel verändern die Berechnung.
- Solarwasser: Hohe Stillstands- und Betriebstemperaturen erfordern eine passende Membran- und Gefäßauslegung.
- Trink- und Betriebswasser: Dafür kommen speziell vorgesehene Gefäße mit passenden hygienischen und technischen Eigenschaften zum Einsatz.

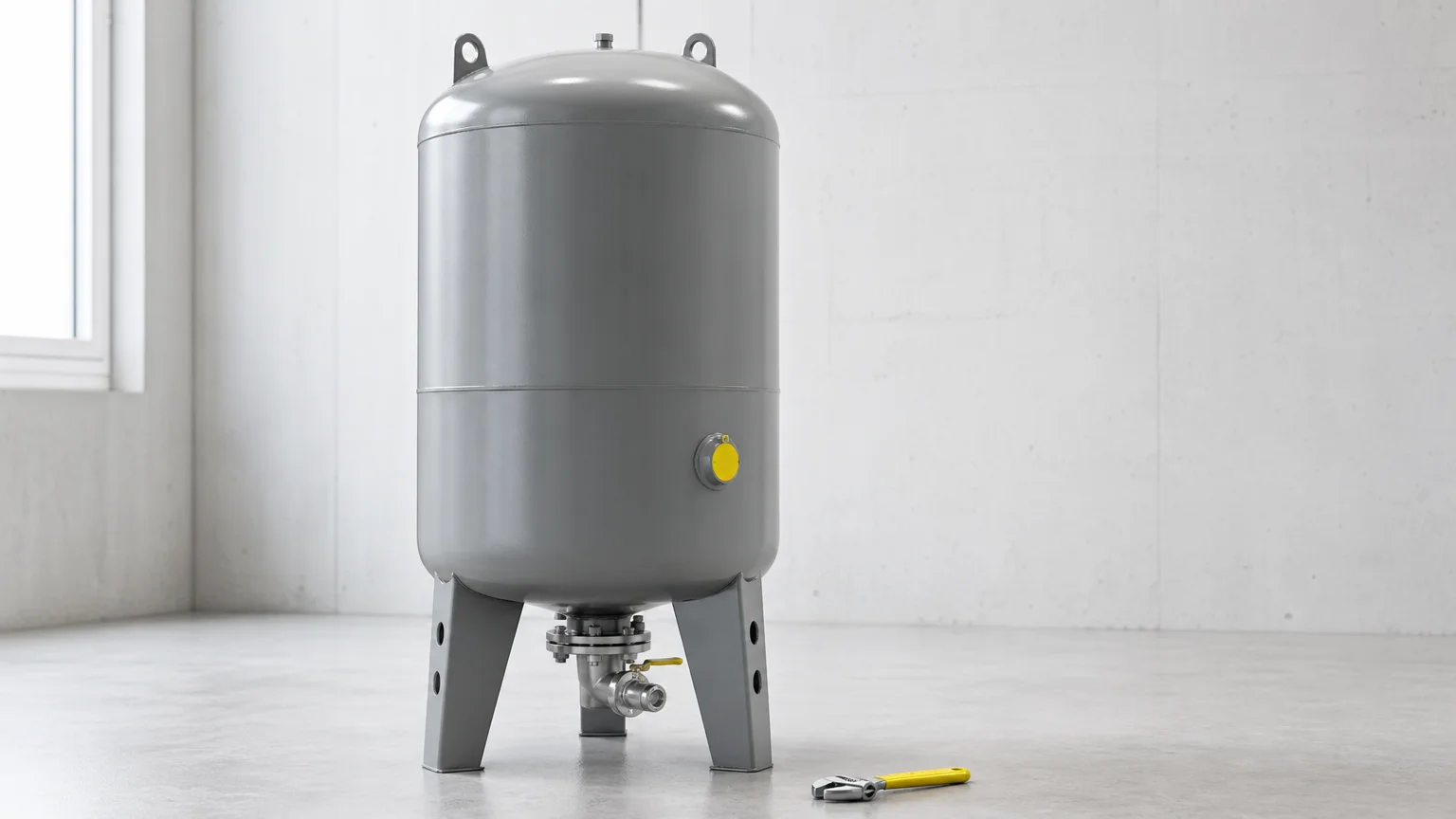

Auch die Bauform ist wichtig. Kleine Gefäße werden häufig wandhängend montiert. Größere Ausführungen stehen auf Füßen und benötigen ausreichend Platz, eine geeignete Aufstellfläche sowie eine zugängliche Anschluss- und Wartungssituation.
Wie werden Größe und Vordruck bestimmt?
Drei Druckwerte sind besonders wichtig: der statische Druck, der Anfangsdruck und der Enddruck. Der statische Druck ergibt sich im Wesentlichen aus der Anlagenhöhe. Der Anfangsdruck muss ausreichend Abstand zum Mindestbetriebsdruck halten, während der Enddruck unterhalb des Ansprechdrucks des Sicherheitsventils bleiben muss.
Eine technische Berechnungshilfe für Heizungsanlagen beschreibt als Orientierung den Zusammenhang zwischen statischem Druck und Vordruck. Dort wird der Vordruck mit dem statischen Druck zuzüglich eines Zuschlags von 0,2 bar angesetzt. Außerdem wird ein Mindestbetriebsdruck von mindestens 1 bar berücksichtigt. Die technische Berechnungshilfe zeigt, wie diese Werte im Druckbereich der Anlage einzuordnen sind.
Diese Orientierung ersetzt keine projektspezifische Berechnung. Wasserinhalt, Temperaturdifferenz, Frostschutzmittel, statische Höhe und Sicherheitsventil müssen zusammengeführt werden. Bei größeren Anlagen oder unklaren Betriebsbedingungen ist eine fachkundige Auslegung besonders wichtig.
Der Vordruck wird auf der Gasseite des Gefäßes eingestellt. Eine Prüfung oder Korrektur darf nicht unter beliebigen Betriebsbedingungen erfolgen. Dafür muss die Wasserseite fachgerecht drucklos gemacht werden. Andernfalls kann der gemessene Wert unbrauchbar sein und zu einer falschen Einstellung führen.
Was unterscheidet Gefäß, Druckhaltestation und Nachspeisung?
In einer größeren Anlage reicht ein einzelnes Ausdehnungsgefäß nicht immer aus. Dann kann eine Druckhaltestation die Regelung übernehmen. Das Grundprinzip bleibt jedoch gleich: Das System muss temperaturbedingte Volumenänderungen aufnehmen und den Druck in einem sicheren Bereich halten.
Bei einer kompressorgesteuerten Druckhaltestation wird der Gasraum über einen Kompressor geregelt. Bei einer pumpengesteuerten Lösung wird Wasser zwischen Anlage und Gefäß bewegt. Die Auswahl des Regelprinzips hängt unter anderem von Anlagenvolumen, Druckbereich, Platzverhältnissen und gewünschter Funktion ab.
Eine Nachspeisung erfüllt eine andere Aufgabe. Sie ersetzt Wasser, wenn der Anlagendruck zu niedrig ist oder Wasserverluste ausgeglichen werden müssen. Sie ersetzt jedoch nicht die korrekte Auslegung des Ausdehnungsgefäßes. Häufig werden Druckhaltung, Nachspeisung, Entgasung und Abscheidung als aufeinander abgestimmte Funktionen geplant.
Wenn eine bestehende Anlage wiederholt Wasser verliert oder der Druck stark schwankt, sollte nicht nur nachgespeist werden. Sinnvoller ist eine systematische Prüfung von Gefäß, Vordruck, Sicherheitsventil, Entlüftung, Armaturen und möglichen Leckagen.
Warum sind Wartung und Prüfung entscheidend?
Stellen Sie sich eine Anlage vor, deren Gefäß über Jahre nicht kontrolliert wurde. Der Gasvordruck kann sich verändert haben, die Membran kann belastet sein oder ein Anschluss kann undicht werden. Die Anlage funktioniert dann möglicherweise noch, arbeitet aber nicht mehr im vorgesehenen Druckbereich.

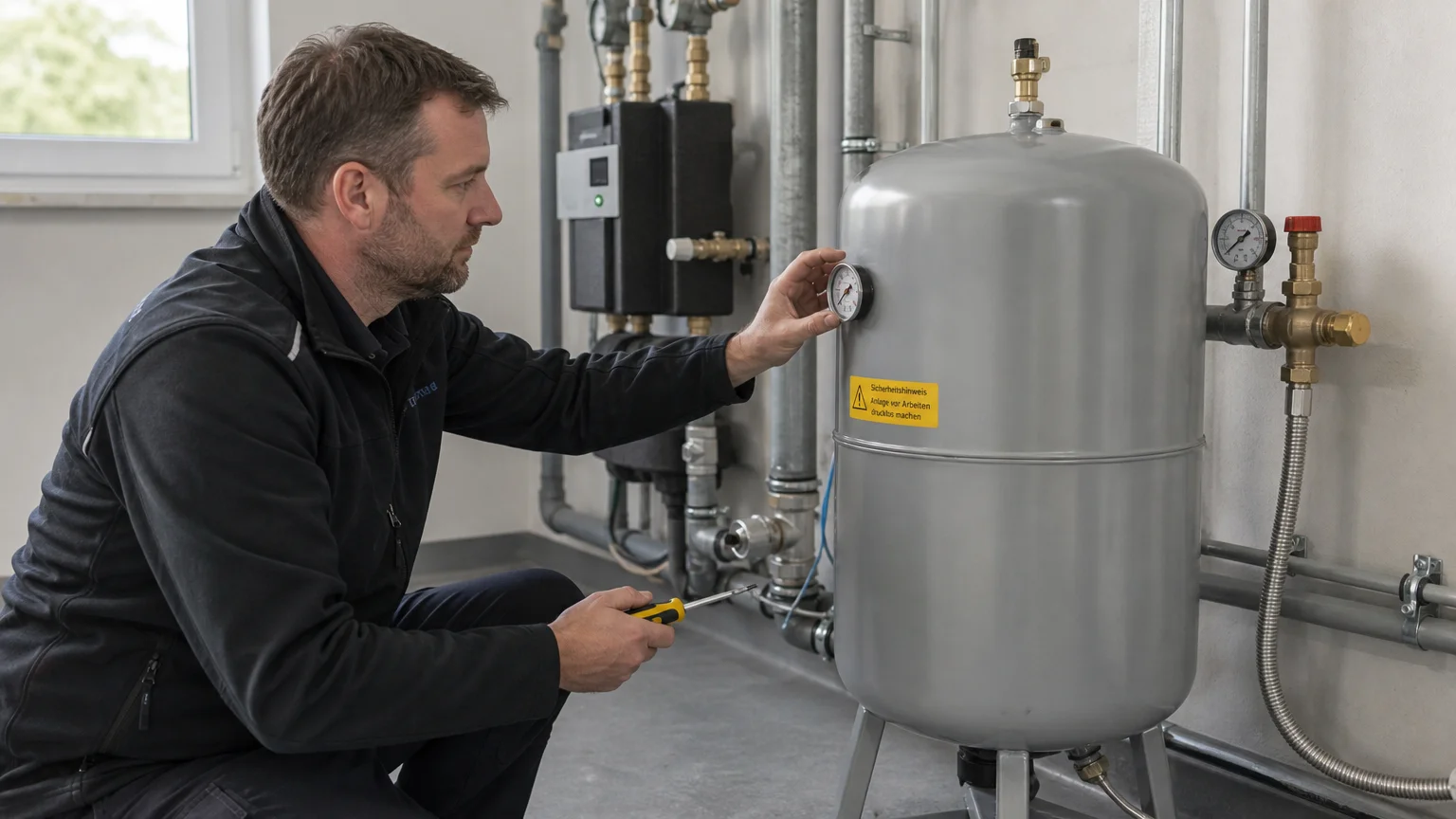

Bei einer Wartung werden unter anderem Betriebsdruck, Vordruck, Dichtheit, Armaturen, Sicherheitsventil und sichtbare Schäden geprüft. Zusätzlich sollte kontrolliert werden, ob das Gefäß für die tatsächliche Anlage geeignet ist. Umbauten, neue Wärmeerzeuger, veränderte Temperaturen oder ein anderes Frostschutzmittel können eine erneute Auslegung erforderlich machen.
Für Betreiber in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg ist eine feste technische Betreuung hilfreich, wenn Anlagen regelmäßig gewartet oder bei Störungen kurzfristig beurteilt werden müssen. Wir unterstützen bei der Wartung und Störungsbeseitigung und informieren auf unserer Seite PES bei Reflex in Ahlen über unseren Bezug zum betreuten Herstellerbereich.
Druckgefäße können je nach Ausführung, Einsatz und Betriebsbedingungen besonderen Prüfanforderungen unterliegen. Maßgeblich sind die einschlägigen technischen Unterlagen und gesetzlichen Vorgaben. Prüfungen, Reparaturen und Änderungen sollten deshalb durch sachkundige und qualifizierte Fachkräfte erfolgen.
Welche Auswahlfehler sollten Sie vermeiden?

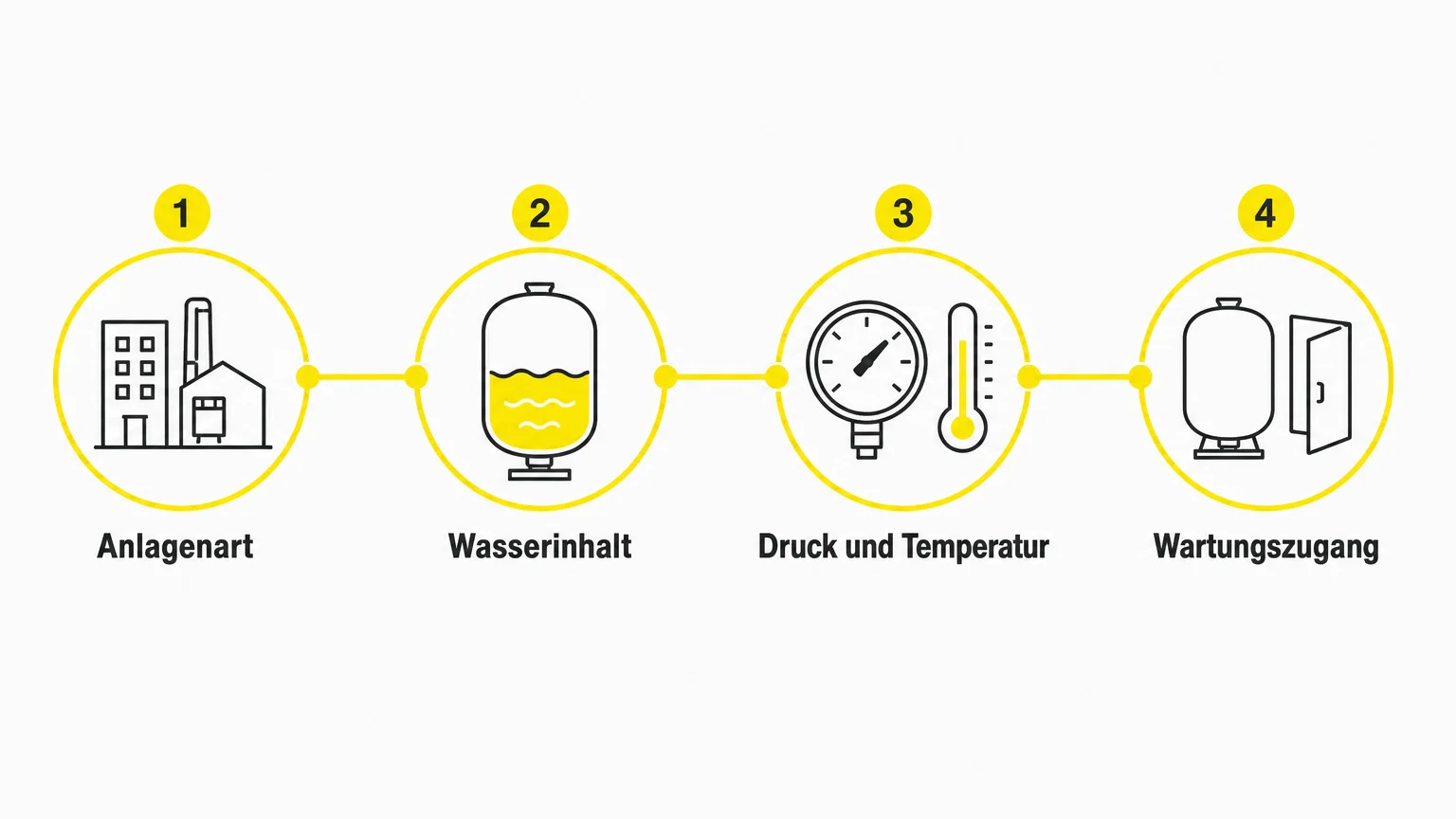

Vier Prüffragen verhindern die häufigsten Fehlentscheidungen:
- Ist die Anlagenart eindeutig? Heizungswasser, Kühlwasser, Solarflüssigkeit sowie Trink- oder Betriebswasser stellen unterschiedliche Anforderungen.
- Passt das nutzbare Volumen? Das Nennvolumen darf nicht mit dem tatsächlich aufnehmbaren Ausdehnungsvolumen verwechselt werden.
- Sind Druck und Temperatur abgestimmt? Sicherheitsventil, Betriebsdruck, Systemtemperatur und Membran müssen zusammenpassen.
- Ist die Wartung zugänglich? Das Gefäß muss für Messung, Prüfung und gegebenenfalls Austausch erreichbar sein.
Ein häufiger Fehler ist die Auswahl nach einem alten Gefäßtyp, obwohl sich die Anlage verändert hat. Auch ein scheinbar passender Anschluss garantiert keine technische Eignung. Entscheidend ist, ob Volumen, Druckbereich, Temperatur und Medium tatsächlich übereinstimmen.
Ein weiterer Fehler besteht darin, den Vordruck im laufenden Anlagenbetrieb unkritisch zu messen. Der Messwert kann durch den Wasserdruck verfälscht sein. Deshalb gehört die Prüfung in einen fachgerechten Wartungsablauf und sollte nicht allein anhand eines Manometerwertes beurteilt werden.
Bei Störungen sollten Sie außerdem unterscheiden, ob die Ursache im Gefäß selbst oder in einer anderen Anlagenkomponente liegt. Häufig kommen auch defekte Sicherheitsventile, undichte Nachspeiseleitungen, fehlerhafte Drucksensoren oder Luft im System infrage. Eine strukturierte Fehlersuche verhindert unnötigen Teiletausch.
Reflex-Ausdehnungsgefäß für Nürnberg und Umgebung richtig planen
Ein Reflex-Ausdehnungsgefäß funktioniert zuverlässig, wenn es zur Anlage passt, korrekt eingestellt und regelmäßig geprüft wird. Nennvolumen, Vordruck, Temperatur, Sicherheitsventil und Anlagenmedium müssen gemeinsam bewertet werden. Bei komplexen Systemen ist eine fachkundige Prüfung sinnvoller als eine Auswahl nach Erfahrungswerten oder Einzelmaßen. So lassen sich Druckschwankungen, Wasserverluste und vermeidbare Betriebsstörungen besser begrenzen.
