Zusammenfassung: Reflex Druckhaltung stabilisiert den Betriebsdruck in Heizungs-, Solar- und Kühlwassersystemen, indem sie temperaturbedingte Volumenänderungen ausgleicht. Entscheidend sind die passende Systemart, eine korrekte Auslegung, sichere Druckwerte und regelmäßige Wartung. Für Betreiber in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg entsteht so eine belastbare Grundlage für einen störungsarmen Anlagenbetrieb.
Was passiert, wenn sich Wasser in einer geschlossenen Anlage erwärmt, sein Volumen zunimmt und der Druck ansteigt? Genau an diesem Punkt setzt reflex druckhaltung an. Ein korrekt ausgewähltes Druckhaltesystem nimmt Ausdehnungswasser auf, hält den Anlagendruck innerhalb zulässiger Grenzen und unterstützt dadurch einen zuverlässigen Betrieb.
Für Betreiber technischer Anlagen in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg ist nicht allein das Gefäß entscheidend. Ebenso wichtig sind die Anlagenhöhe, die Temperaturbereiche, der Wasserinhalt, die gewünschte Regelgenauigkeit und der Wartungszustand. Eine verständliche Einordnung bietet unsere Seite Druckhaltung verständlich erklärt.
Was bedeutet Reflex Druckhaltung im technischen Sinn?
In einem geschlossenen Heizungs- oder Kühlsystem verändert Wasser sein Volumen mit der Temperatur. Beim Aufheizen dehnt es sich aus. Beim Abkühlen zieht es sich wieder zusammen. Ohne eine geeignete Druckhaltung würden diese Schwankungen den Betriebsdruck deutlich verändern.
Ein Druckhaltesystem gleicht diese Volumenänderungen aus. Es verhindert, dass der Druck bei hoher Temperatur zu stark steigt oder bei niedriger Temperatur zu weit absinkt. Dadurch werden Pumpen, Rohrleitungen, Wärmeerzeuger, Armaturen und angeschlossene Komponenten innerhalb ihrer vorgesehenen Betriebsgrenzen gehalten.
Bei der Auswahl ist zwischen statischer und dynamischer Druckhaltung zu unterscheiden. Statische Systeme arbeiten mit einem Membran-Druckausdehnungsgefäß. Dynamische Systeme verwenden zusätzlich eine Steuerung, einen Kompressor oder eine Pumpe. Die Reflex-Fachübersicht beschreibt beide Grundprinzipien und ihre typischen Einsatzbereiche.
Der Begriff Reflex Druckhaltung bezeichnet daher keine einzelne technische Ausführung. Er steht im Suchkontext meist für Druckhaltesysteme aus dem Reflex-Produktportfolio, die je nach Anlage als Gefäß, Druckhaltestation oder Kombination mit Nachspeisung und Entgasung eingesetzt werden.
Wie arbeitet ein Membran-Druckausdehnungsgefäß?

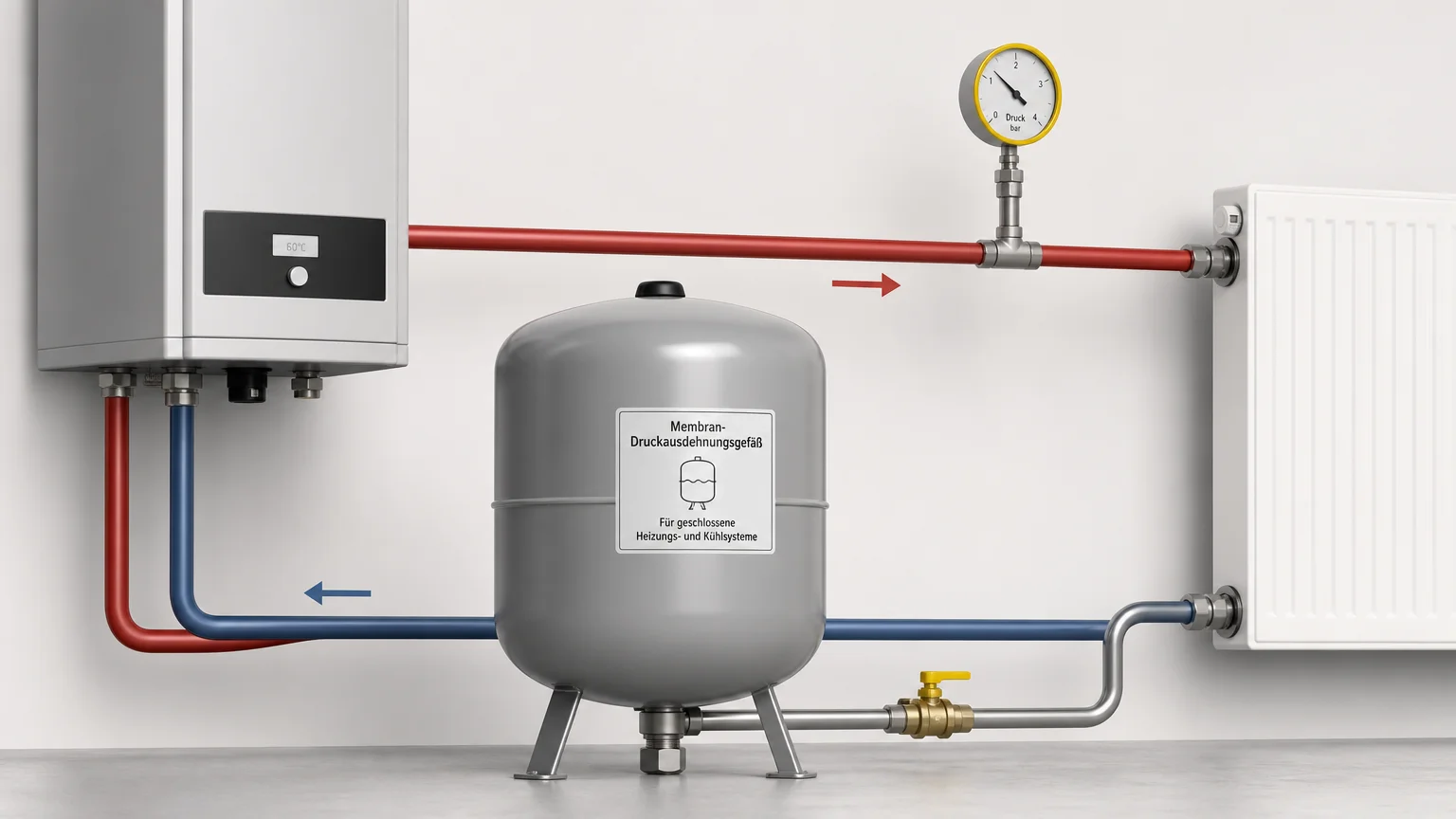

Ein Membran-Druckausdehnungsgefäß besteht aus einem Wasserraum und einem Gasraum. Beide Bereiche sind durch eine flexible Membran voneinander getrennt. Das Gaspolster wirkt wie ein elastischer Speicher und nimmt die Volumenänderung des Anlagenwassers auf.
Steigt die Wassertemperatur, strömt das zusätzliche Volumen in das Gefäß. Die Membran bewegt sich in Richtung Gasraum. Das Gas wird komprimiert und erzeugt einen Gegendruck. Sinkt die Temperatur, entspannt sich das Gaspolster wieder. Das gespeicherte Wasser fließt zurück in den Anlagenkreislauf.
Diese Funktionsweise benötigt bei der statischen Druckhaltung weder eine Pumpe noch einen Kompressor. Eine technische Produktübersicht von Hoval-Fachinformationen beschreibt Membran- und Stickstoffgefäße ebenfalls als Komponenten für die statische Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen.
Damit das Gefäß zuverlässig arbeitet, müssen Vordruck, Fülldruck, Anfangsdruck und Enddruck zur Anlage passen. Eine falsche Einstellung kann zu häufigem Nachspeisen, unnötigen Druckschwankungen oder einer stärkeren Belastung der Membran führen.
Statische oder dynamische Druckhaltung?
Ein kleiner Heizkreis mit überschaubarem Wasserinhalt kann häufig mit einem statischen Gefäß ausgelegt werden. Bei größeren Anlagen, wechselnden Lasten oder besonderen Anforderungen an die Druckkonstanz kann eine dynamische Druckhaltung sinnvoller sein.
Bei einer kompressorgesteuerten Druckhaltestation regelt ein Kompressor das Gaspolster. Das System kann den Druck in einem engen Bereich überwachen und ausgleichen. Bei einer pumpengesteuerten Lösung übernimmt eine Pumpe die Anpassung des Anlagenvolumens. Je nach Ausführung können zusätzliche Funktionen wie Entgasung und Nachspeisung integriert sein.
| Merkmal | Statische Druckhaltung | Dynamische Druckhaltung |
|---|---|---|
| Grundprinzip | Membran und Gaspolster | Steuereinheit mit Kompressor oder Pumpe |
| Energiebedarf | Kein aktiver Antrieb im Gefäß | Elektrische Steuerung und Antrieb erforderlich |
| Typischer Einsatz | Kleinere und überschaubare Anlagen | Größere oder stärker wechselnde Anlagenlasten |
| Zusatzfunktionen | Begrenzte Erweiterbarkeit | Nachspeisung, Überwachung oder Entgasung möglich |
| Servicebedarf | Vordruck- und Membrankontrolle | Zusätzliche Prüfung von Steuerung und Antrieb |
Die Entscheidung sollte nicht allein anhand des Anlagenvolumens getroffen werden. Auch die verfügbare Stellfläche, die notwendige Betriebssicherheit, die Zugänglichkeit für Wartung und die Anforderungen an die Überwachung spielen eine Rolle.
Welche Druckwerte und Komponenten müssen zusammenpassen?
Eine belastbare Auslegung beginnt mit den tatsächlichen Betriebsbedingungen. Dazu gehören die statische Höhe der Anlage, der Wasserinhalt, die niedrigste und höchste Betriebstemperatur sowie der zulässige Betriebsüberdruck der einzelnen Komponenten.
Der Mindestbetriebsdruck muss hoch genug sein, damit keine unerwünschte Unterdruckbildung, Verdampfung oder Kavitation entsteht. Gleichzeitig darf der Enddruck die zulässigen Grenzen von Wärmeerzeuger, Rohrnetz, Sicherheitsventil und Druckgefäß nicht überschreiten.
Zusätzlich ist zu klären, ob eine reine Druckhaltung genügt oder ob eine Kombination mit Nachspeisetechnik und Entgasung erforderlich ist. Regelmäßiges Nachspeisen kann auf Wasserverluste, Leckagen oder eine fehlerhafte Auslegung hinweisen. Eine automatische Nachspeisung ersetzt deshalb keine Ursachenprüfung.
Für geschlossene Heizungs-, Solar- und Kühlwassersysteme kommen unterschiedliche Gefäßtypen und Druckstufen infrage. Bei Trink- oder Betriebswasser gelten andere hygienische und technische Anforderungen. Unsere Informationen zu Reflex-Ausdehnungsgefäße helfen Ihnen, die Einsatzbereiche der passenden Komponenten einzuordnen.
Warum sind Entgasung und Nachspeisung relevant?
Luft und gelöste Gase können die Wärmeübertragung verschlechtern, Korrosion begünstigen und Betriebsgeräusche verursachen. Besonders kritisch wird es, wenn der Anlagendruck an einzelnen Stellen unter den erforderlichen Mindestwert fällt.
Eine geeignete Druckhaltung hält den Druck stabil. Eine aktive Entgasung kann zusätzlich gelöste Gase aus dem Wasser entfernen. Die Nachspeisung gleicht kontrolliert Wasserverluste aus und kann mit einer Überwachung verbunden werden.
Diese Funktionen sollten als zusammenhängendes System betrachtet werden. Ein korrekt dimensioniertes Gefäß kann seine Aufgabe nur dann zuverlässig erfüllen, wenn Armaturen, Messstellen, Steuerung, Wasserqualität und Betriebsweise ebenfalls berücksichtigt werden.
Die Planung muss außerdem die Wartungszugänglichkeit einbeziehen. Druckgefäße, Sensoren, Ventile und Steuerkomponenten benötigen definierte Prüf- und Austauschmöglichkeiten. So lassen sich Störungen schneller eingrenzen und ungeplante Stillstände vermeiden.
Woran erkennen Sie Wartungsbedarf bei Reflex Druckhaltung?
Ungewöhnliche Druckschwankungen sind ein wichtiges Warnsignal. Gleiches gilt für häufiges Nachspeisen, wiederkehrende Fehlermeldungen, Geräusche an Pumpen oder Kompressoren sowie sichtbare Korrosion und Undichtigkeiten.

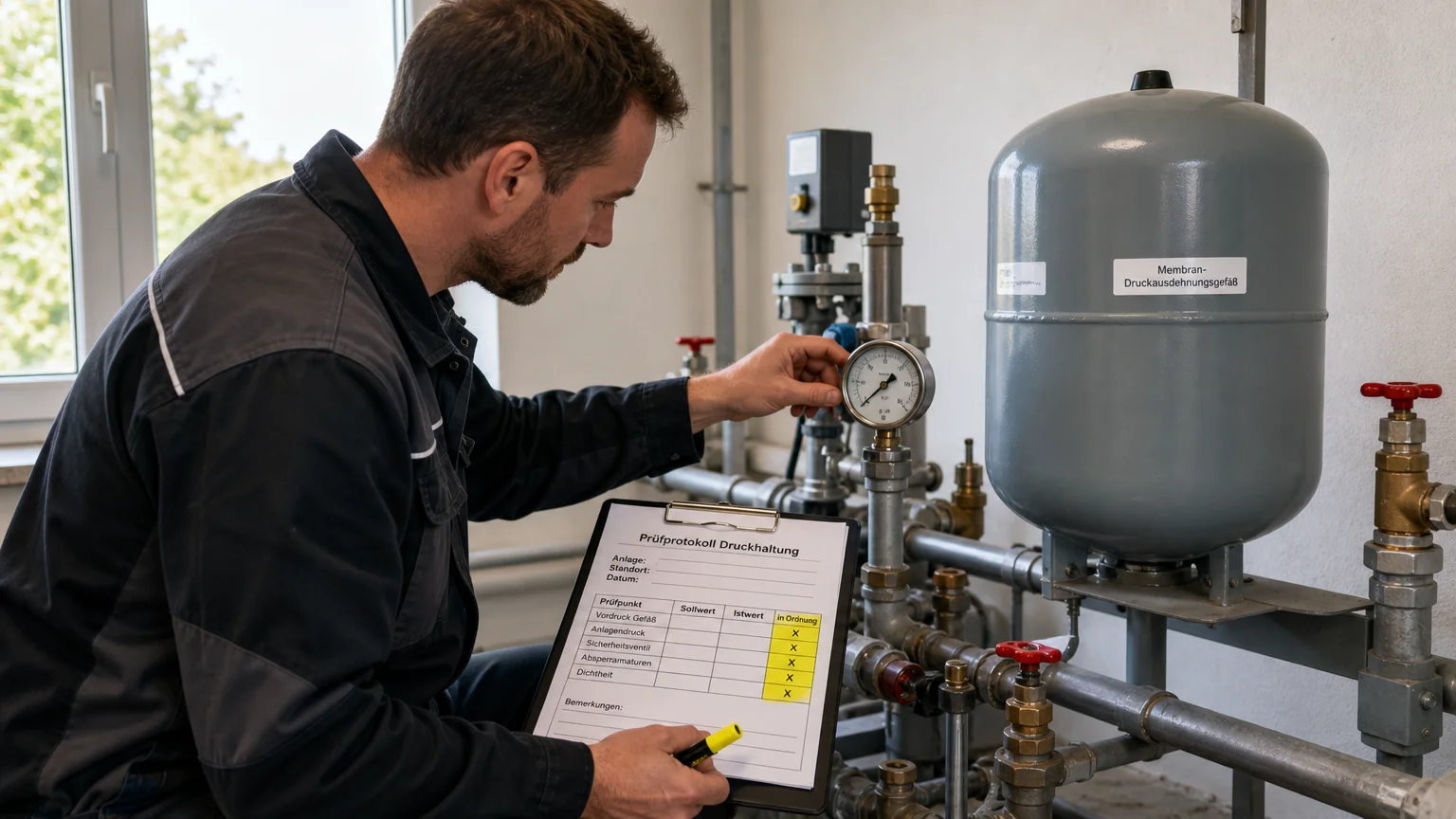

Bei einem statischen Gefäß sollte der Vordruck fachgerecht kontrolliert werden. Bei einer dynamischen Druckhaltestation kommen die Prüfung der Steuerung, der Sensorik, der elektrischen Anschlüsse und der mechanischen Komponenten hinzu.
Auch die Betriebsbedingungen können sich verändern. Eine Erweiterung des Rohrnetzes, ein zusätzlicher Wärmeerzeuger, veränderte Vorlauftemperaturen oder ein Wechsel des Anlagenmediums können eine erneute Bewertung der Druckhaltung erforderlich machen.
Fachinformationen des IKZ-Planungshinweise betonen die Bedeutung einer korrekt dimensionierten Druckhaltung und eines ausreichenden Überdrucks an allen relevanten Stellen des Systems.

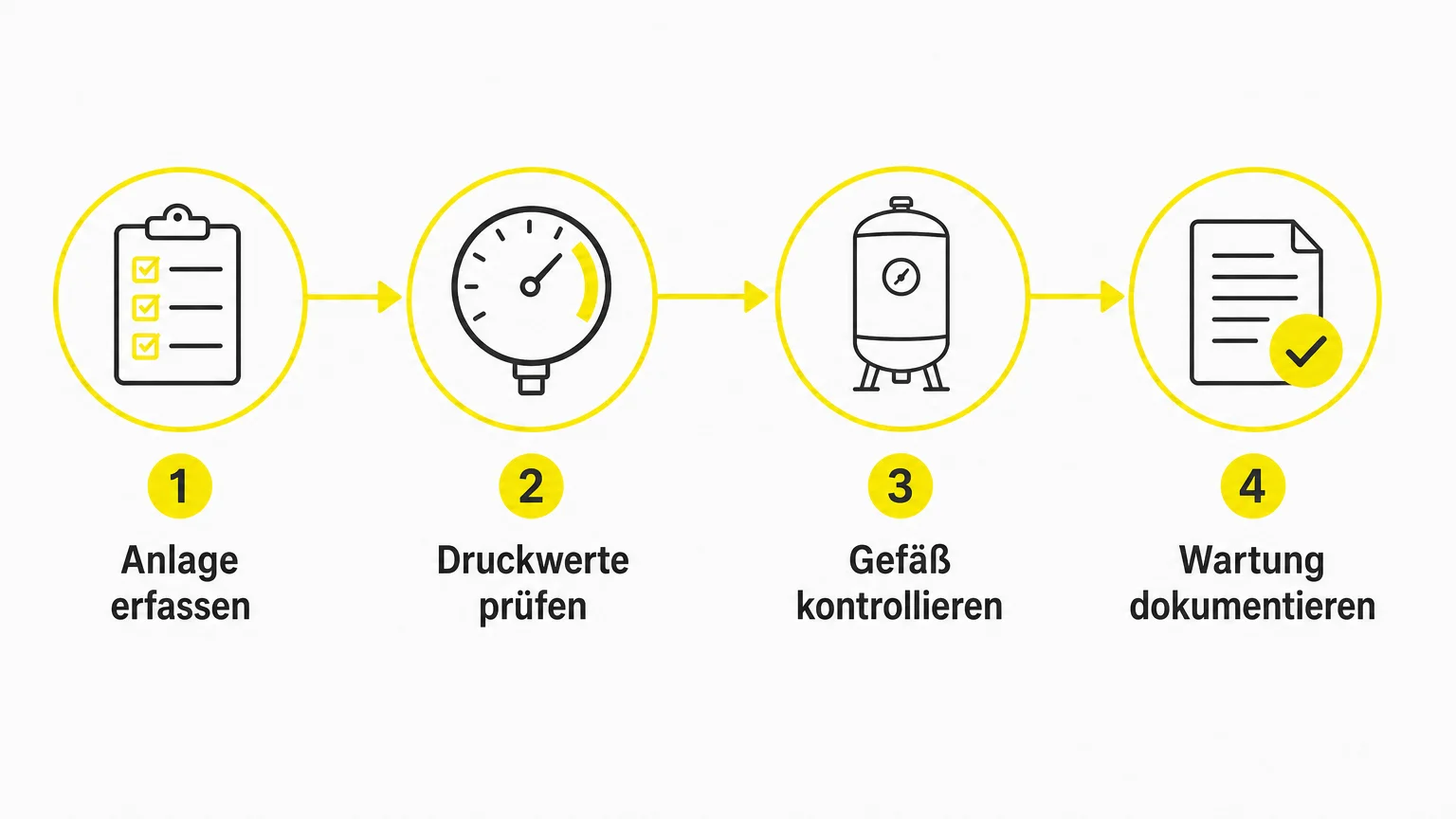

- Prüfen Sie Druckanzeigen und Fehlermeldungen in festgelegten Intervallen.
- Kontrollieren Sie Gefäß, Rohrleitungen, Armaturen und Anschlussstellen auf sichtbare Auffälligkeiten.
- Dokumentieren Sie Nachspeisemengen, Wartungen und wiederkehrende Störungen.
- Lassen Sie Vordruck und Sicherheitsfunktionen durch qualifiziertes Fachpersonal prüfen.
- Bewerten Sie die Auslegung erneut, wenn sich Anlage oder Betriebsweise verändert haben.
Welche Unterstützung ist im laufenden Betrieb sinnvoll?
Betreiber benötigen häufig mehr als eine einmalige Installation. Eine regelmäßige Wartung, nachvollziehbare Dokumentation und ein fester Ansprechpartner erleichtern die technische Betreuung über den gesamten Lebenszyklus der Anlage.
Für Anlagen in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg kann es sinnvoll sein, Service, Prüfung und Störungsbeseitigung aufeinander abzustimmen. So werden wiederkehrende Fehler nicht nur kurzfristig behoben, sondern im Zusammenhang mit Auslegung, Wasserqualität und Betriebsweise betrachtet.
Wir verbinden den Service an Druckhalteanlagen mit Inbetriebnahme, Wartung, Reparatur und technischer Beratung. Bei Bedarf unterstützen unsere reflex-qualifizierten Techniker auch bei der Einordnung von Originalkomponenten und bei der Vorbereitung erforderlicher Prüfungen.
Eine transparente Abstimmung ist besonders wichtig, wenn Anforderungen im Projektverlauf wechseln. Dazu zählen Umbauten, neue Wärmeerzeuger, veränderte Temperaturen oder die Integration zusätzlicher Nachspeise- und Entgasungstechnik.
Fazit für Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg
Reflex Druckhaltung sorgt nicht automatisch allein durch die Auswahl eines Gefäßes für stabile Betriebsbedingungen. Entscheidend sind die richtige Systemart, eine fachgerechte Dimensionierung, passende Druckwerte und eine regelmäßige Kontrolle aller beteiligten Komponenten. Wer Druckschwankungen, Nachspeisemengen und Anlagenänderungen früh bewertet, schafft eine solide Grundlage für sicheren und wirtschaftlichen Betrieb.

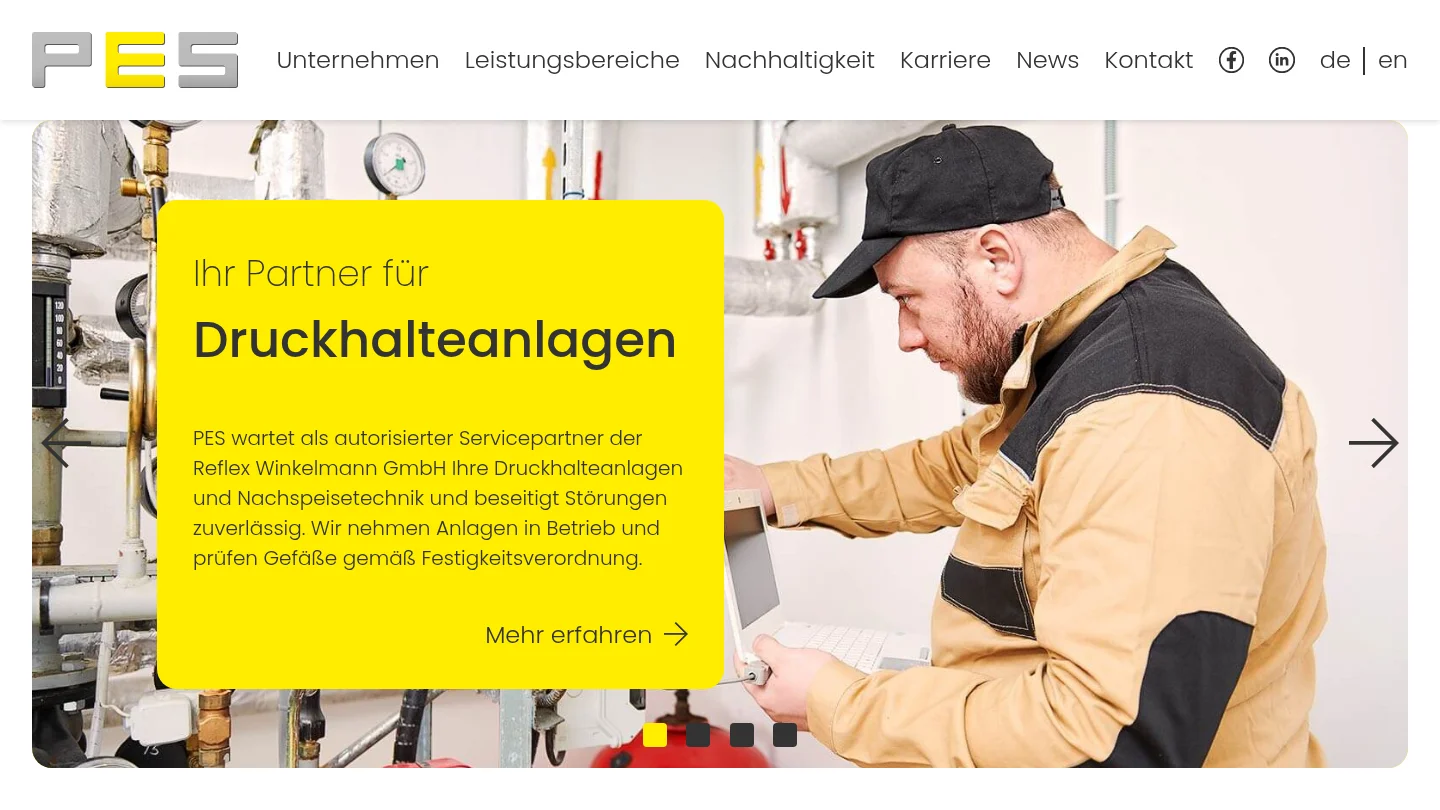

Take action with PES Portuné Engineering Service
Wenn Ihre Druckhaltestation Druckschwankungen zeigt, regelmäßig nachspeist oder eine Wartung benötigt, ist eine technische Bestandsaufnahme der richtige nächste Schritt. PES Portuné Engineering Service begleitet Sie von der Anfrage über die Prüfung und Inbetriebnahme bis zur laufenden Betreuung.
Unser Team unterstützt Betreiber in Nürnberg, Würzburg, Ingolstadt, Regensburg und Amberg mit Wartung, Reparatur, Störungsbeseitigung und technischer Beratung. Informieren Sie sich über Druckhalteanlagen von Reflex und besprechen Sie Ihre konkrete Anlagenanforderung direkt mit uns.
Häufig gestellte Fragen
Was ist Reflex Druckhaltung?
Reflex Druckhaltung bezeichnet technische Lösungen, die den Betriebsdruck in geschlossenen Heizungs-, Solar- und Kühlsystemen stabilisieren. Je nach Anlage kommen Membran-Druckausdehnungsgefäße oder dynamische Druckhaltestationen zum Einsatz.
Was ist der Unterschied zwischen statischer und dynamischer Druckhaltung?
Statische Systeme gleichen Volumenänderungen mit einem Gaspolster in einem Membrangefäß aus. Dynamische Systeme regeln zusätzlich mit einer Steuerung, einem Kompressor oder einer Pumpe und können weitere Funktionen integrieren.
Wie häufig muss eine Druckhalteanlage gewartet werden?
Das Wartungsintervall hängt von Anlagentyp, Betriebsbedingungen, Herstellerangaben und gesetzlichen Prüfanforderungen ab. Bei häufigen Druckschwankungen, Fehlermeldungen oder starkem Nachspeisebedarf sollte die Anlage unabhängig vom regulären Intervall geprüft werden.
Was bedeutet ein ständig fallender Anlagendruck?
Ein fallender Druck kann auf Wasserverluste, eine Undichtigkeit, einen falsch eingestellten Vordruck oder ein Problem mit der Druckhalteeinrichtung hinweisen. Eine fachgerechte Prüfung sollte die Ursache klären, bevor lediglich Wasser nachgespeist wird.
Unterstützt PES bei Wartung und Störungsbeseitigung?
Ja, wir unterstützen Betreiber mit Wartung, Reparatur, Inbetriebnahme, Prüfung und Störungsbeseitigung an Druckhalteanlagen und Nachspeisetechnik. Die konkrete Leistung wird auf Grundlage der vorhandenen Anlage und des technischen Bedarfs abgestimmt.
